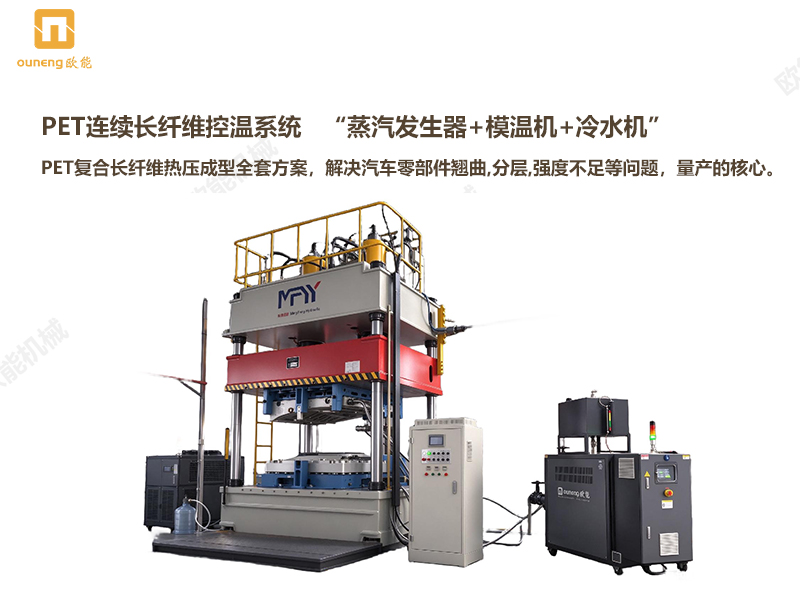

一套完整的新能源汽车PET底护板蒸汽成型温控系统，并非单一设备，而是一个由热源供给、介质输送与调节、模具执行、冷却定型及智能控制等多个子系统协同工作的集成工程。其核心构成可拆解如下：
一、蒸汽发生与供给系统
这是整个温控系统的热源起点，负责产生满足工艺要求的高温高压蒸汽。
蒸汽锅炉：通常为天然气蒸汽锅炉，是产生蒸汽的核心设备，为成型线提供基础热源。
蒸汽供给管路：包括蒸汽输送管道、蒸汽供给管及蒸汽室，负责将锅炉产生的蒸汽输送并分配到模具的各个区域。
二、介质调节与分配系统
该子系统负责对蒸汽的流量、压力和流向进行精确调控，是实现精准控温的执行层。
压力调节阀：核心调节元件，通过精确控制蒸汽压力来间接保证饱和蒸汽的温度，是维持模具温度稳定的关键。
开闭阀/电磁阀：用于按工艺时序快速开启或切断蒸汽供给，实现“即开即停”的快速固化控制。
分流与收集歧管：将蒸汽均匀分配至模具型腔各区域，或收集冷凝水及排出蒸汽的管路结构。
疏水阀/排水阀：用于排出蒸汽管路和模具中的冷凝水，防止积水影响传热效率，并可在预热阶段用于排空。
三、模具与执行系统
模具是进行热交换的物理场所，而其配套的执行机构则保证了工艺在正确的物理条件下进行。
专用成型模具：内部集成有蒸汽流道或蒸汽室的关键工艺装备，是蒸汽与材料进行热交换的直接载体。其流道设计的优劣直接影响温度均匀性。
液压成型冲压机：为模具的开合、材料的压制成型提供稳定、精确的压力，确保材料在设定的温度和压力下成型。
合模压力控制：作为系统的一部分，与蒸汽温度协同控制，共同保证产品固化质量。
四、冷却与定型系统
在加热成型后，需要对模具和产品进行快速、均匀的冷却，以锁定产品尺寸和性能。

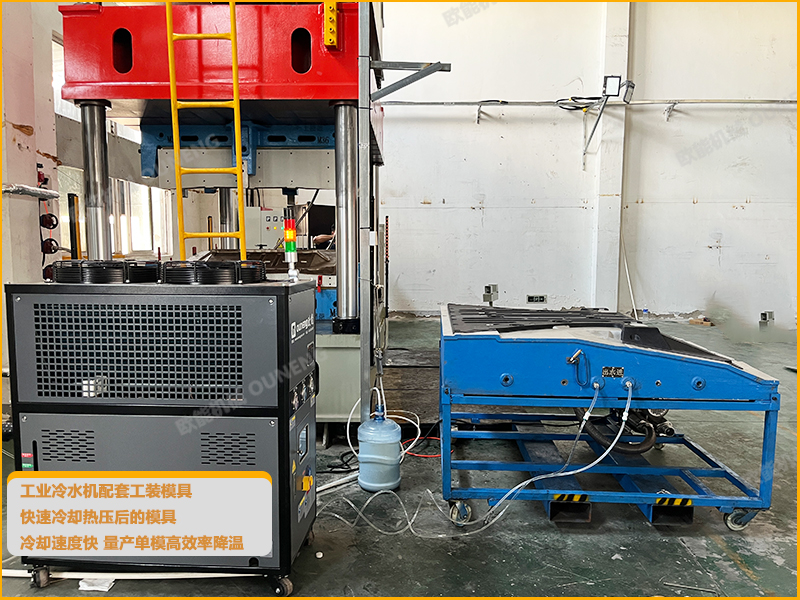

冷水机/冷却水循环系统：向模具内部管路注入冷却水，实现快速降温。通常要求提供8-25℃的低温冷却水，并循环使用。
真空冷却装置：部分工艺中，将工件置于真空箱内，利用负压下水沸点降低、汽化吸热的原理，实现高效、无水渍的快速冷却。
分段冷却设备：为平衡温度变化、防止板材变形，一些先进系统会设置加热区、缓冲区与冷却区，通过多级温控实现平稳降温。
五、传感与智能控制系统
这是整套温控系统的“神经中枢”，负责感知状态、处理信息并发出指令。
温度传感器（热电偶/RTD）：密集布置在模具型腔表面或关键点，实时反馈温度数据，是闭环控制的基础。
压力传感器：监测蒸汽管路或模具内的压力，与温度传感器数据互为印证，确保工艺窗口的稳定。
PLC可编程控制器：作为核心控制器，接收传感器信号，通过预设算法运算后，输出指令控制各类阀门和执行机构，实现精准控温。
人机界面（HMI）/上位机：用于工艺参数设定、实时状态监控、报警记录及数据追溯的触摸屏或计算机系统。
一套完整的新能源汽车PET底护板蒸汽成型温控系统，是热源（锅炉）、分配调节（阀组）、执行（模具/压机）、冷却（冷水机/真空装置）和大脑（传感器/PLC）的有机集成。其先进性不仅体现在单个设备的性能上，更体现在各子系统之间通过传感器与PLC形成的闭环协同控制能力，从而确保模具在复杂的温度-压力-时间耦合工艺中，始终维持在±1℃精度级别的理想温度窗口内。内容由AI生成，请仔细甄别
